=产品简介—————————————————————————————————————————————————
电弧光保护装置配备了感光传感器确保即时监测到内部电弧。电弧检测系统LBW配备有光敏传感器确保即时检测内部电弧的发生从而使电弧的作用时间缩短并且来自开关单元的气体放电被适当地减少。当设备超过最大保护范围,电弧光保护装置将会在在1毫秒内切段链接从而减少气体排放并最大限度地避免危险。


=应用范围—————————————————————————————————————————————————中压开关齿轮
防止采矿中的电弧
风力涡轮机中的电弧闪光保护
发电站和国家电网
防止危险发生

=功能介绍———————————————————————————————————————————————

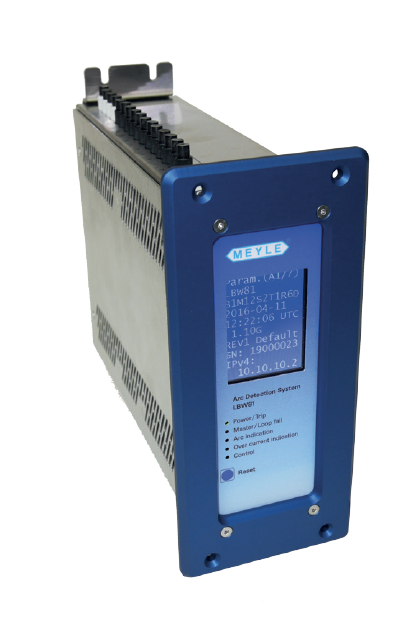

LBW 81型电弧光保护装置是适用于大型系统的解决方案
输入:28个光学传感器+7个电流+ 1个电压输入
输出:5个继电器+ 8个MOSFET + 4个光学输出 - 全部可自由编程
跳闸时间短,甚至<1 ms="">
具有压敏电阻保护的快速MOSFET输出
固定循环周期0.5 ms
总故障排除时间取决于主侧开关设备
TCP / IP(以太网)通信
带Goose命令的Modbus TCP / IP或IEC61850
干扰记录采样时间为2000 Hz(0.5 ms)
包含Event Log。支持Web服务器读取
触摸彩色显示屏以及屏幕保护
多语言(Unicode),具有多种字体/语言
操作员安全的只读显示屏
自动显示所有必要信息
显示屏操作简单易懂
可定制时间和电流设置
电流输入:5A 1A和2A(可选)
可选的多功能继电器保护装置。

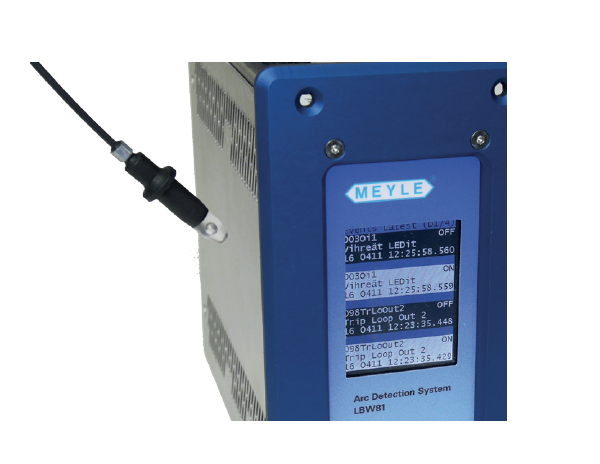

光缆和传感器
安全技术不会将电弧等离子体(HV)传导到继电器中
如果电弧破坏光缆,仍可保证正常操作
为保证足够的爬电距离,可将传感器安装到HV带电部件中
可调节光线灵敏度(1-50 kLUX)
易于安装和改造
DIN导轨或门的安装
可拆卸前面板框架
电源24 - 48VDC(18-72VDC),带PoE或外部电源
冗余电源,可以支持PoE
MS Excel矩阵编程
Microsoft Excel文件=>无需单独的配置程序
无需特殊培训
所有功能均可见且可打印
消息,警报等用户可自由编辑名称。
